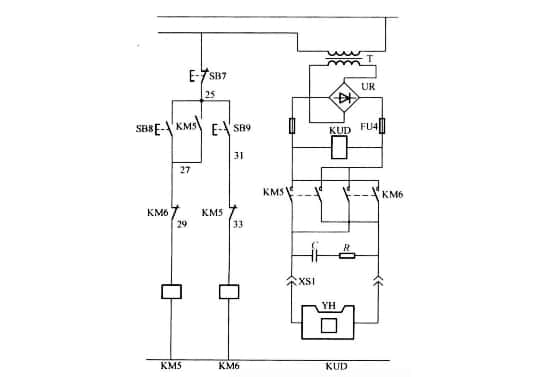

电磁吸盘控制器电路由整流电路、控制电路和保护电路等组成，整流电路由变压器T、桥式整流器UR组成，输出110V直流电源，控制电路由按钮SB7~SB9和接触器KM5、KM6组成。
一、电磁吸盘控制器充磁过程。
按下充磁按钮SB8，KM5得电吸合并自锁，其主触点闭合，电磁吸盘YH线圈得电，工作台充磁吸住工件，同时KM5辅助动断触点KM5(31-33)断开，使KM6不能得电，实现互锁。
磨削加工完毕，在取下加工好的工件时，先按下SB7，切断电磁吸盘YH上的直流电源。由于吸盘和工件都有剩磁，这时需对吸盘和工件进行去磁。
二、电磁吸盘控制器去磁过程。
操作者按下点动按钮SB9，接触器KM6线圈得电吸合，其两副主触点闭合，电磁吸盘通入反向直流电，使工作台和工件去磁。去磁时，为防止因时间过长而使工作台反向磁化，再次吸住工件，因而接触器KM6采用点动控制。
三、保护装置由放电电阻R和C以及欠压继电器KUD组成，电阻R和电容C的作用是，因为在充磁吸工件时，吸盘存储了大量磁场能量。
在断开电源的一瞬间，吸盘YH的两端产生较大的自感电动势，使线圈和其他电器元件损坏，所以用电阻和电容组成放电回路，它是利用电容C两端的电压不能突变的特点，使电磁吸盘线圈两端电压变化趋于缓慢，利用电阻消耗电磁能量。
四、R-L-C电路可以组成一个衰减振荡电路，有利于去磁。欠压继电器KUD的作用是，在加工过程中，若电源电压低，则电磁吸盘将不能吸牢工件，导致工件被砂轮打出，造成严重事故。
因此，在电路中设置了欠压继电器KUD，将其电磁吸盘线圈并联在直流电源上，其动合触点串联在液压泵电动机和砂轮电动机的控制电路中，若电磁吸盘不能吸牢工件，KUD就会释放，使液压泵电动机和砂轮电动机停转，保证了。
